產品名稱 : SF-800
產品說明

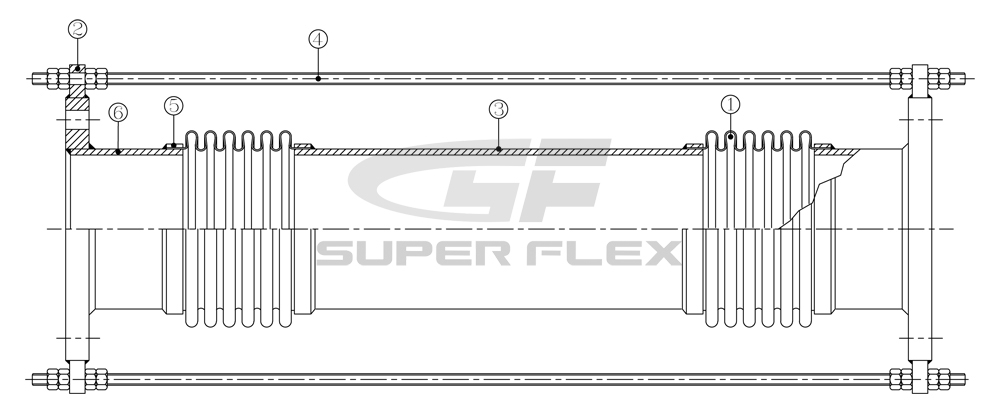

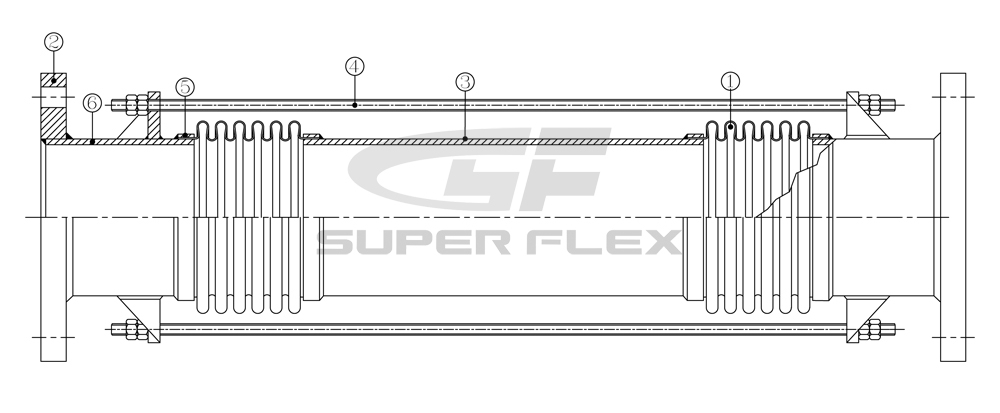

  1. 配管工程使用之法蘭式橫向伸縮接頭,兩節伸縮囊(Bellows)皆由不銹鋼捲縱向焊接製成,並加中間管及設限拉桿。
  2. 經常安裝於管路過伸縮縫或隔震層處,用以吸收使用管路產生之橫向變位量。

FLANGE TYPE : JIS、ANSI、BS、DIN

Item Parts Material Optional Material
項次 構件 材質 可選用材質
1 伸縮囊 (Bellows) SUS-304 SUS-316
2 法蘭 (Flange) SS-400 SUS-304 / SUS-316
3 中間管(Middle Tube) SS-400 SUS-304 / SUS-316
4 拉桿(Tie Rod) SS-400 SUS-304 / SUS-316
5 套環 (Seal Ring) SUS-304 SUS-316
6 端管(Tube End) SS-400 SUS-304 / SUS-316






SF-800  性能規格表 Specification
(口徑26"以上規格另行提供下述工作壓力以常溫25℃為基準
       Nominal Bore        Bellows Total Length VS. Lateral Movement      Axial Movement            Working Pressure
口徑 外徑 總長度-橫向位移     伸縮量     工作壓力
 mm   Ins  O.D -25/+25mm -50/+50mm mm mm    PSI    Kg/c㎡
40 1-1/2 57 600 810 +5 -5 300 20
50 2 74 600 810 +5 -5 300 20
65 2-1/2 90 600 810 +5 -5 300 20
80 3 104 700 910 +5 -5 300 20
100 4 130 700 910 +5 -5 300 20
125 5 161 750 960 +5 -5 300 20
150 6 187 750 960 +5 -5 300 20
200 8 247 800 1010 +5 -5 300 20
250 10 311 800 1040 +5 -5 300 20
300 12 365 1000 1360 +5 -5 300 20
350 14 395 1000 1360 +5 -5 300 20
400 16 452 1000 1360 +5 -5 300 20
450 18 505 1200 1680 +5 -5 300 20
500 20 556 1200 1680 +5 -5 300 20
600 24 663 1200 1680 +5 -5 300 20
