產品名稱 : SF-600L
產品說明

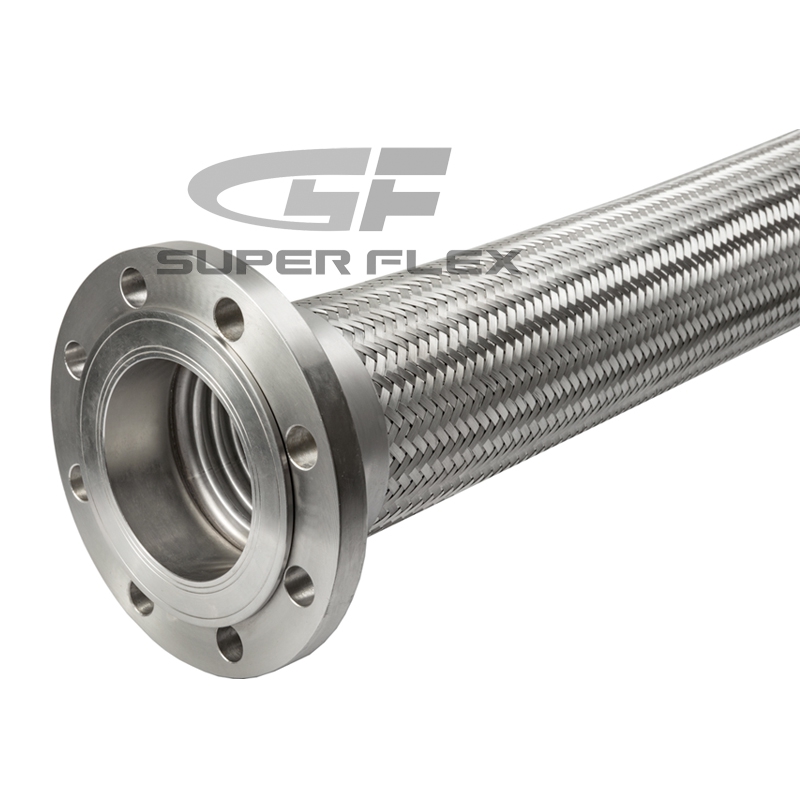

  1. 產品結構由伸縮囊外覆不銹鋼編織網組成，兩端接頭之型式可依使用者需求自由選用。
  2. 金屬軟管是現代工業管路中一種高品質的柔性連接方式，具耐高溫、耐低溫，重量輕、體積小、可彎曲、柔性佳等特性，使其被廣泛的應用於工業管線的聯結與輸送上。

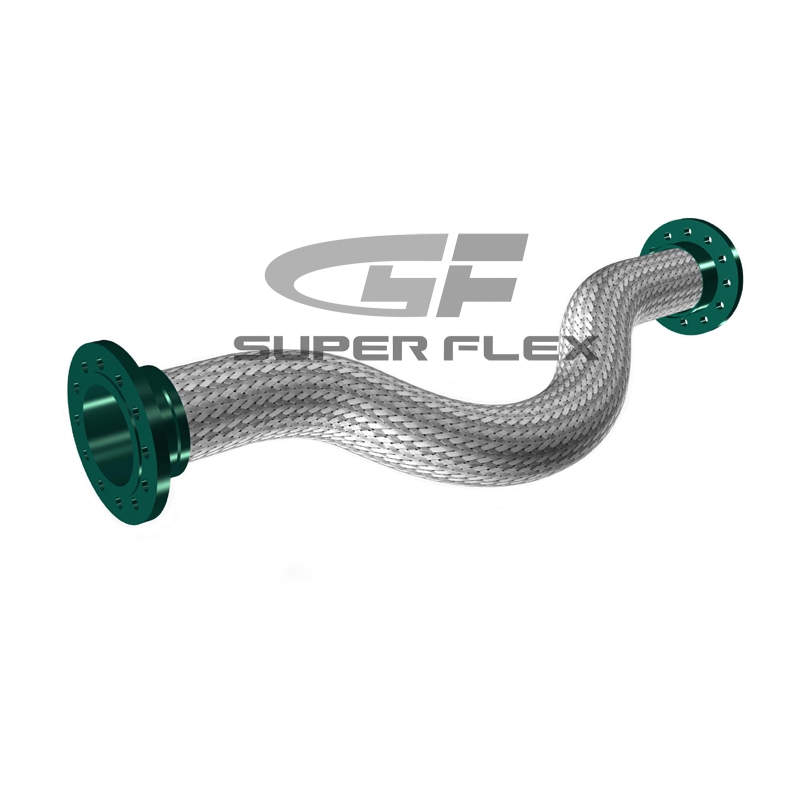

  3. 利用金屬軟管的柔軟性與可反覆彎曲之特性，使其能安裝於大位移管線處。



FLANGE TYPE : JIS、ANSI、BS、DIN

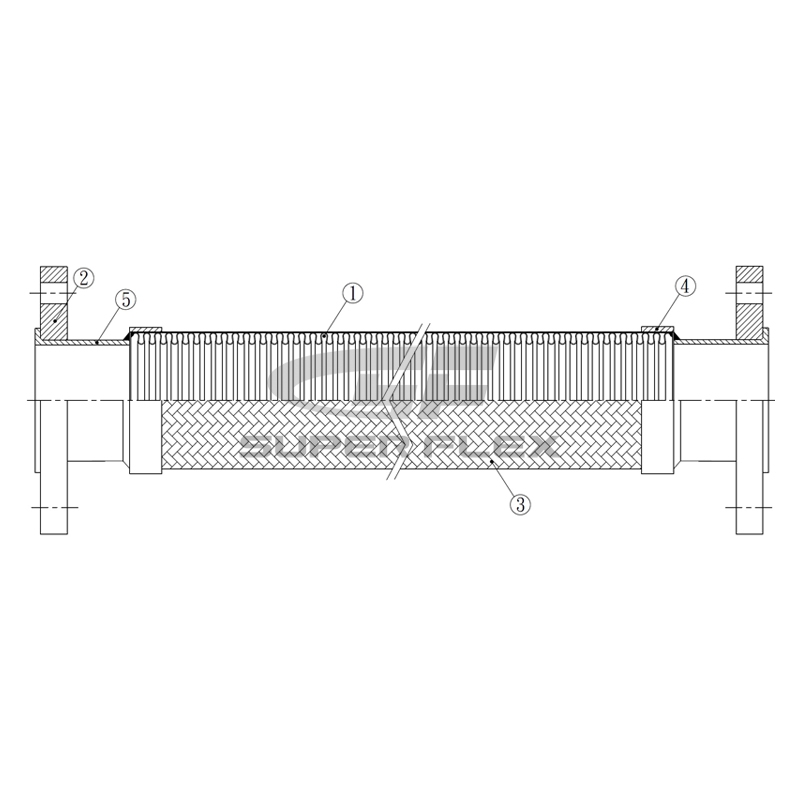

Item Parts Material Optional Material
項次 構件 材質 可選用材質
1 伸縮囊 (Bellows) SUS-304 SUS-316
2 法蘭 (Flange) SUS-304 SS-400 / SUS-316
3 編織網 (Wire Braid) SUS-304 -
4 套環 (Seal Ring) SUS-304 SUS-316
5 襯套(Lap Joint) SUS-304 SUS-316
SF-600L  性能規格表 Specification
(口徑10"以上規格另行提供，下述工作壓力以常溫25℃為基準)
Nominal Diameter 伸縮囊 Bellows 最小彎曲半徑 Mim Bend Radius Wier Braid  Working Pressure
口徑
(A)		 內徑
(I.D)		 外徑
(O.D)		 板厚
(T)		 靜態
Static State		 反覆
Dynamic State		 編織網層數
The Number Of Ply		 工作壓力
(P)
 mm   Ins  mm mm mm mm mm Ply    PSI    Kg/c㎡
15 1/2 12.7 16.3 0.25 20 115 1 300 20
20 3/4 17.5 22.3 0.25 25 145 1 300 20
25 1 25 33 0.25 90 200 1 300 20
32 1-1/4 31 41 0.25 110 250 1 300 20
40 1-1/2 39 52 0.3 130 250 1 300 20
50 2 52.5 70 0.3 175 305 1 300 20
65 2-1/2 65 84.5 0.4 200 330 1 240 16
80 3 76 96 0.4 230 355 1 240 16
100 4 102 125 0.4 235 560 1 195 13
125 5 127 153 0.5 280 660 1 150 10
150 6 150 175 0.5 320 810 1 150 10
200 8 203 231 0.6 350 930 1 150 10

Nominal Diameter 伸縮囊 Bellows 最小彎曲半徑 Mim Bend Radius Wier Braid   Working Pressure
口徑
(A)		 內徑
(I.D)		 外徑
(O.D)		 板厚
(T)		 靜態
Static State		 反覆
Dynamic State		 編織網層數
The Number Of Ply		 工作壓力
(P)
 mm   Ins  mm mm mm mm mm Ply    PSI    Kg/c㎡
65 2 1/2 65 84.5 0.4 200 330 2 300 20
80 3 76 96 0.4 230 355 2 300 20
100 4 102 125 0.4 235 560 2 300 20
125 5 127 153 0.5 280 660 2 300 20
150 6 150 175 0.5 320 810 2 300 20
200 8 203 231 0.6 350 930 2 300 20
