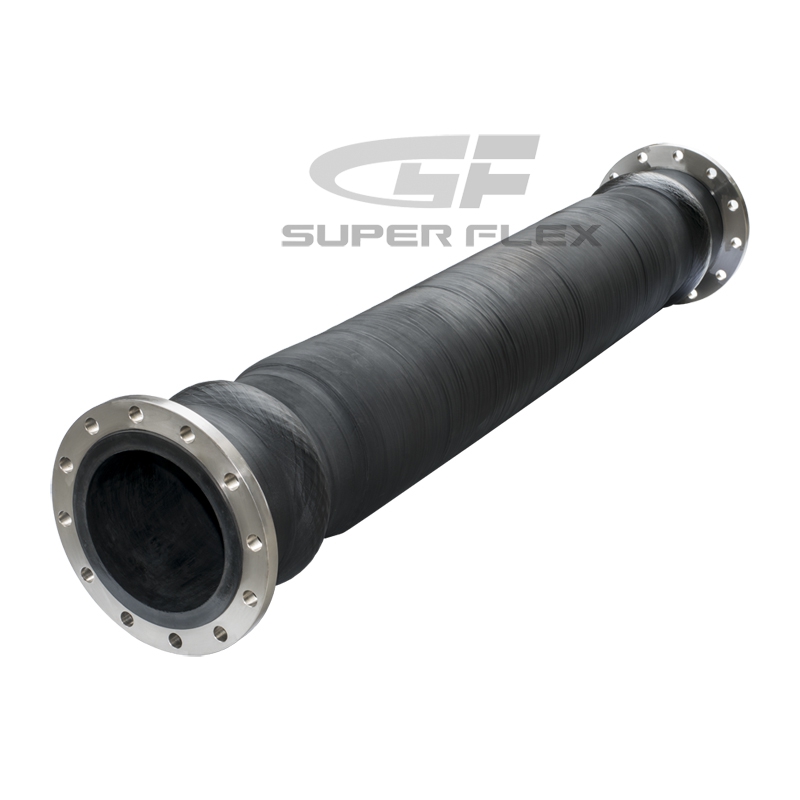

產品名稱 : SF-103
產品說明
  1. 地震專用型橡膠防震伸縮接頭經常使用於隔震層與伸縮縫處或跨棟建築之管路系統中，用以吸收因地震引起之較大橫向位移量，避免地震災害發生時管線破壞。
  2. 此產品適用於污排水與其他低壓系統，橡膠管體可依系統流體選擇材質。

FLANGE TYPE : JIS、ANSI、BS、DIN

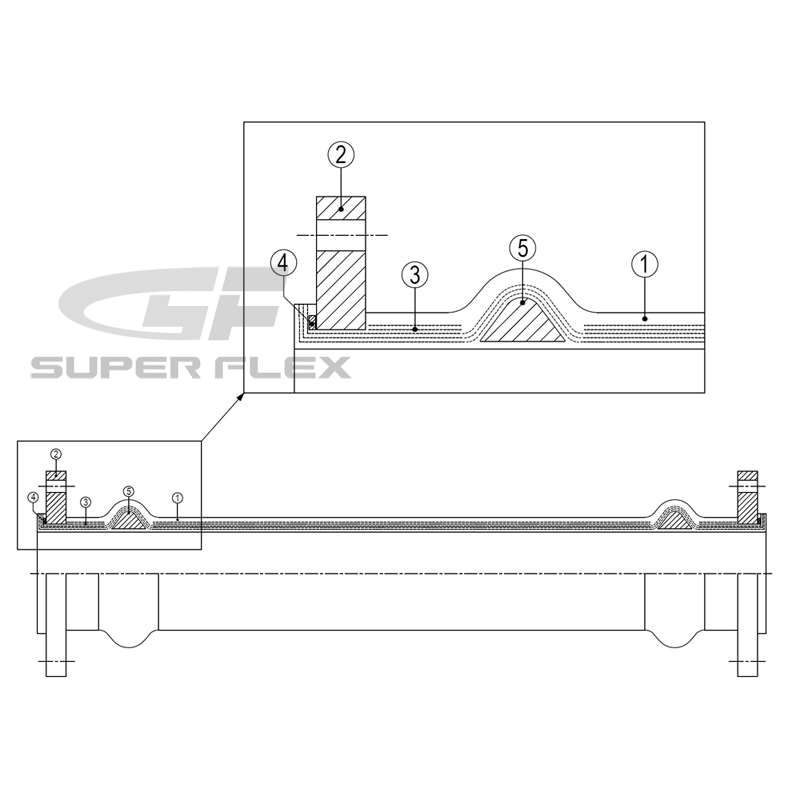

Item Parts Material Optional Material
項次 構件 材質 可選用材質
1 橡膠本體(Body) Neoprene EPDM
2 法蘭 (Flange) SS-400 SUS-304 / SUS-316
3 強化線(Reingorce) Nylon -
4 鐵環(Ring) SS-400 -
5 填充物(Filler) NBR -



SF-103  性能規格表 Specification  -  變位量 Lateral Movement : 400mm
(口徑16"以上規格另行提供，下述工作壓力以常溫25℃為基準)
Nominal Diameter Total Length Allowable Movement 容許變位量 Working Pressure
口徑 總長度 軸向壓縮 軸向延伸 橫向位移     角度     工作壓力
 mm   Ins  mm mm mm mm  θ°    PSI    Kg/c㎡
20 3/4 1000 50 40 400 30 75 5
25 1 1000 50 40 400 30 75 5
32 1 1/4 1000 50 40 400 30 75 5
40 1 1/2 1000 50 40 400 30 75 5
50 2 1100 50 40 400 30 75 5
65 2-1/2 1100 50 40 400 30 75 5
80 3 1100 50 40 400 30 75 5
100 4 1200 60 40 400 30 75 5
125 5 1200 60 40 400 20 75 5
150 6 1200 60 40 400 20 75 5
200 8 1300 60 40 400 20 75 5
250 10 1400 60 40 400 15 75 5
300 12 1400 60 40 400 15 75 5
350 14 1500 60 40 400 15 75 5
SF-103  性能規格表 Specification  -  變位量 Lateral Movement : 600mm
(口徑16"以上規格另行提供，下述工作壓力以常溫25℃為基準)
Nominal Diameter Total Length Allowable Movement 容許變位量 Working Pressure
口徑 總長度 軸向壓縮 軸向延伸 橫向位移     角度     工作壓力
 mm   Ins  mm mm mm mm  θ°    PSI    Kg/c㎡
20 3/4 1500 50 40 600 30 75 5
25 1 1500 50 40 600 30 75 5
32 1 1/4 1500 50 40 600 30 75 5
40 1 1/2 1500 50 40 600 30 75 5
50 2 1600 50 40 600 30 75 5
65 2-1/2 1600 50 40 600 30 75 5
80 3 1600 50 40 600 30 75 5
100 4 1800 60 40 600 30 75 5
125 5 1800 60 40 600 20 75 5
150 6 1800 60 40 600 20 75 5
200 8 1900 60 40 600 20 75 5
250 10 2000 60 40 600 15 75 5
300 12 2000 60 40 600 15 75 5
350 14 2100 60 40 600 15 75 5
SF-103  性能規格表 Specification  -  變位量 Lateral Movement : 800mm
(口徑16"以上規格另行提供，下述工作壓力以常溫25℃為基準)
Nominal Diameter Total Length Allowable Movement 容許變位量 Working Pressure
口徑 總長度 軸向壓縮 軸向延伸 橫向位移     角度     工作壓力
 mm   Ins  mm mm mm mm  θ°    PSI    Kg/c㎡
20 3/4 2000 50 40 800 30 75 5
25 1 2000 50 40 800 30 75 5
32 1 1/4 2000 50 40 800 30 75 5
40 1 1/2 2000 50 40 800 30 75 5
50 2 2100 50 40 800 30 75 5
65 2-1/2 2100 50 40 800 30 75 5
80 3 2100 50 40 800 30 75 5
100 4 2300 60 40 800 30 75 5
125 5 2300 60 40 800 20 75 5
150 6 2300 60 40 800 20 75 5
200 8 2400 60 40 800 20 75 5
250 10 2500 60 40 800 15 75 5
300 12 2500 60 40 800 15 75 5
350 14 3000 60 40 800 15 75 5
