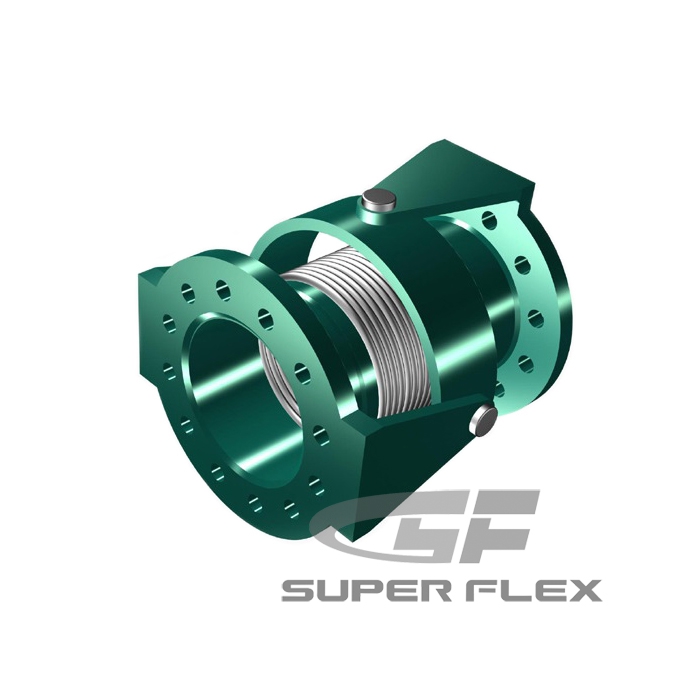

產品名稱 : SF-480
產品說明
  1. 產品結構由單一伸縮囊與一對插銷穿過鉸鍊臂與平衡環所組成，藉由銷接點連接到伸縮接頭的末端來吸收各平面的角位移量(Angular movement)。
  2. 可安裝於立管的管線底部上，以防止因地震或不當位移所造成的扭力對管路產生傷害之平衡環伸縮接頭；以及消減立管彎曲應力，並使管路有位移功能，而能吸收外力或地震所造成的位移量，確保管路系統安全。
  3. 通常可以安裝兩個或三個平衡環伸縮接頭為一組，可以吸收管線各方向之位移量，即使是不在同一平面的複雜橫向位移量(Lateral movenent)，也能確實吸收。

FLANGE TYPE : JIS、ANSI、BS、DIN

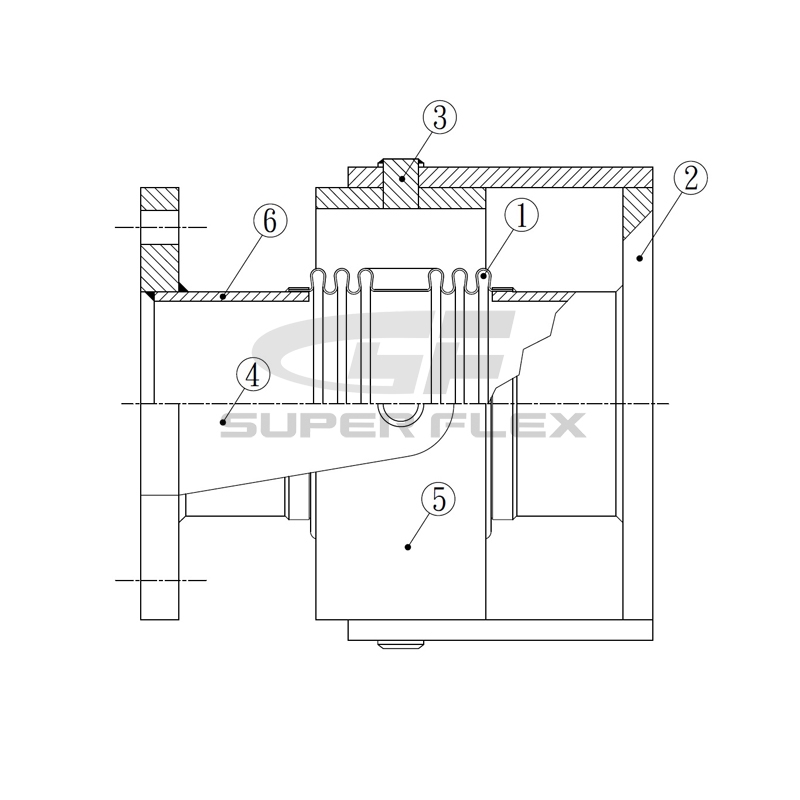

Item Parts Material Optional Material
項次 構件 材質 可選用材質
1 伸縮囊 (Bellows) SUS-304 SUS-316
2 法蘭 (Flange) SS-400 SUS-304 / SUS-316
3 插銷(Pin) SS-400 SUS-304 / SUS-316
4 鉸鍊臂(Hinged Arm) SS-400 SUS-304 / SUS-316
5 平衡環(Gimbals Ring) SS-400 SUS-304 / SUS-316
6 端管 (Tube End) SS-400 SUS-304 / SUS-316



SF-480  性能規格表 Specification
(口徑16"以上規格另行提供，下述工作壓力以常溫25℃為基準)
Nominal Diameter Total Length    Bellows    Angle Working Pressure
口徑
(A)		 總長度
(L)		 內徑
(I.D)		 外徑
(O.D)		 有效長度
(Lb)		 有效面積
(Ae)		 彈性係數
(ƒw)		 角度變位
(θ)		 工作壓力
(P)
 mm   Ins  mm mm mm mm c㎡ Kg/c㎡ °    PSI    Kg/c㎡
50 2 300 56 74 100 34 24.8 20 300 20
65 2-1/2 300 70 90 130 51.3 14.4 19 300 20
80 3 300 83 104 130 69.1 18.2 19 300 20
100 4 300 106 130 130 112.2 29.9 15 300 20
125 5 350 133 161 130 174.4 31.7 13 300 20
150 6 350 158 187 130 237.8 33.3 13 300 20
200 8 400 216 247 180 432.3 109 12 300 20
250 10 500 273 309 180 667.8 150.5 12 300 20
300 12 550 324 359 180 921.9 179.6 11 300 20
350 14 550 355 393 180 1108 181.5 10 300 20
