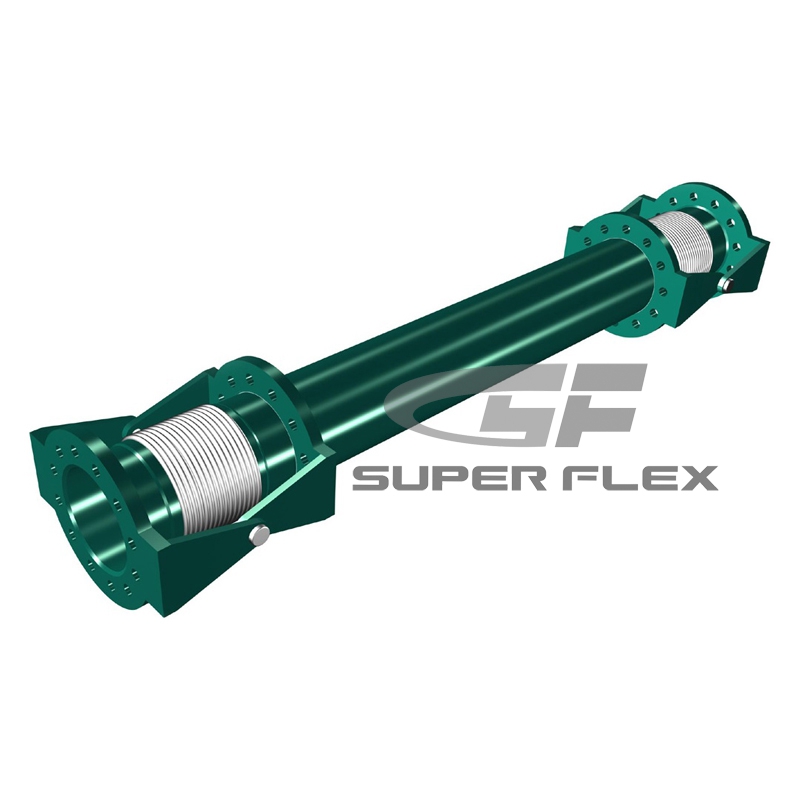

產品名稱 : SF-680
產品說明
  1. 產品組件由兩個鉸鍊式伸縮接頭所構成,此產品的優點除了能大量吸收單一平面的橫向位移量(Lateral movement)且現場組裝便利。
  2. 多安裝於高溫管線間,可避免地震發生時管線產生之大位移而造成的錯位變形。
  3. 通常可以搭配一個單式伸縮接頭或一組鉸鍊式伸縮接頭來使用,能確實吸收管路系統X、Y平面位移量(Lateral movement)。

FLANGE TYPE : JIS、ANSI、BS、DIN

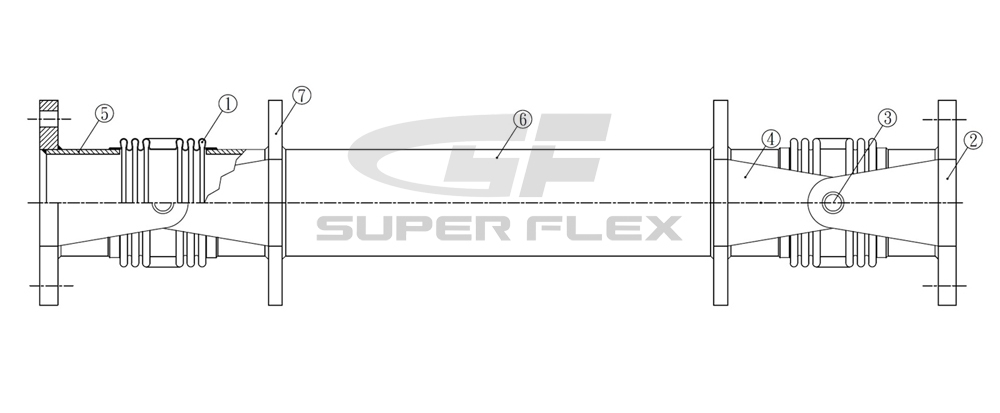

Item Parts Material Optional Material
項次 構件 材質 可選用材質
1 伸縮囊 (Bellows) SUS-304 SUS-316
2 法蘭 (Flange) SS-400 SUS-304 / SUS-316
3 插銷(Pin) SS-400 SUS-304 / SUS-316
4 鉸鍊臂(Hinged Arm) SS-400 SUS-304 / SUS-316
5 端管 (Tube End) SS-400 SUS-304 / SUS-316
6 中間管(Middle Tube) SS-400 SUS-304 / SUS-316
7 支撐法蘭(Holding Flange) SS-400 SUS-304 / SUS-316



SF-680  性能規格表 Specification
(口徑16"以上規格與其他變位量另行提供
Nominal Diameter Total Length    Bellows    Lateral Movement Working Pressure
口徑
(A)
總長度
(L)
內徑
(I.D)
外徑
(O.D)
有效長度
(Lb)
有效面積
(Ae)
彈性係數
(ƒw)
變位量
(ΔX)
工作壓力
(P)
 mm   Ins  mm mm mm mm c㎡ Kg/c㎡ mm    PSI    Kg/c㎡
50 2 1200 56 74 100 34 13.5 400 300 20
65 2-1/2 1300 70 90 130 51.3 14.4 400 300 20
80 3 1400 83 104 130 69.1 18.2 400 300 20
100 4 1500 106 130 130 112.2 29.9 400 300 20
125 5 1600 133 161 130 174.4 31.7 400 300 20
150 6 1700 158 187 130 237.8 33.3 400 300 20
200 8 1900 216 247 180 432.3 109 400 300 20
250 10 1900 273 309 180 667.8 150.5 400 300 20
300 12 2000 324 359 180 921.9 179.6 400 300 20
350 14 2200 355 393 180 1108 181.5 400 300 20
