產品名稱 : SF-500/SF-500H
產品說明

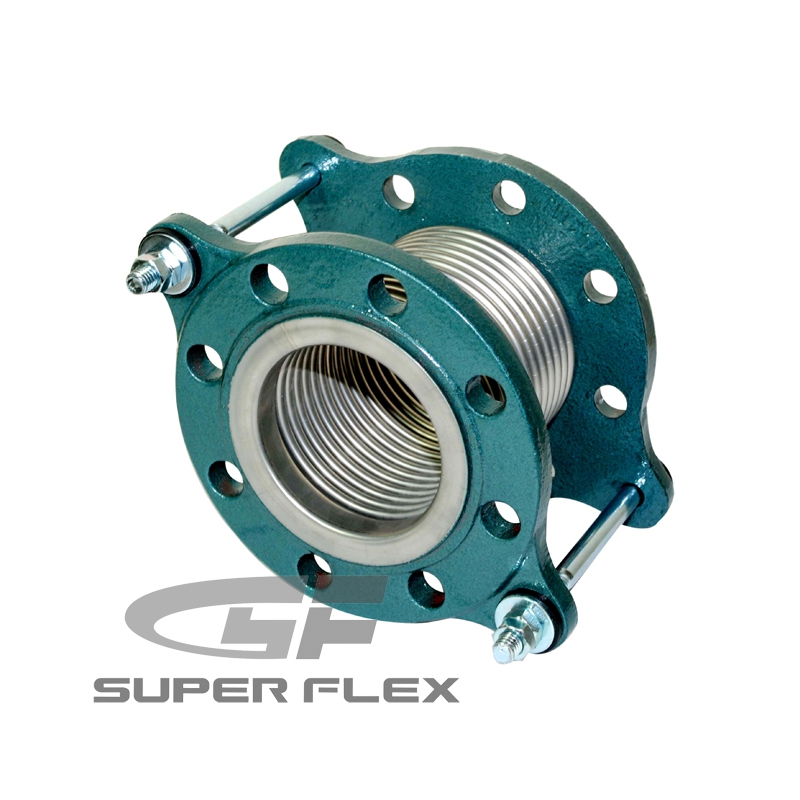

  1. 配管工程使用之法蘭式防震接頭(免焊型)，伸縮囊(Bellows)液接面為一體成型，可防止流體接觸法蘭，造成法蘭銹蝕。
  2. 免焊型防震接頭可避免因焊接所形成的應力集中及粒界腐蝕。
  3. 安裝於設備出入端，用以隔絕震動源，並降低噪音。
  4. 法蘭材質與規格可依實際需求選用


FLANGE TYPE : JIS、ANSI、BS、DIN

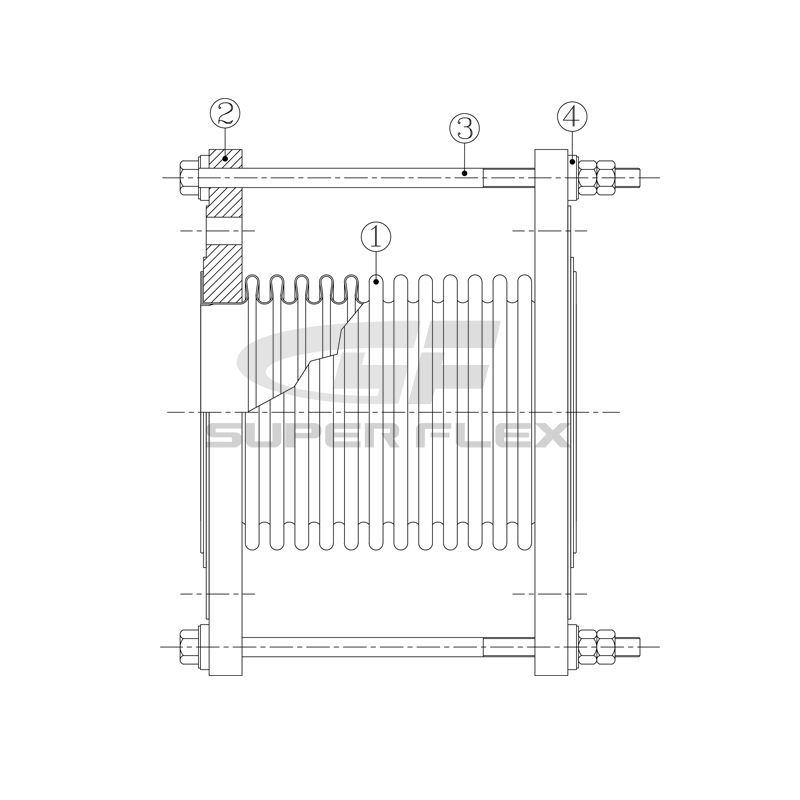

Item Parts Material Optional Material
項次 構件 材質 可選用材質
1 伸縮囊 (Bellows) SUS-304 SUS-316
2 法蘭 (Flange) FCD-40 SS-400/SUS-304/SUS-316
3 設限拉桿 (Tie Rod) SS-400 SUS-304/SUS-316
4 墊片 (Gasket) RUBBER -
SF-500  性能規格表 Specification
(口徑22"以上規格另行提供，下述工作壓力以常溫25℃為基準)
            Nominal Bore                      Total Length                 Bellows                Tie Rods                   Working Pressure
口徑 總長度     外徑        鋼板層數     有效面積   拉桿數 工作壓力
 mm   Ins  mm O.D. PLY c㎡ PCS    PSI    Kg/c㎡
40 1-1/2 150 57 1 19.5 2 150 10
50 2 150 75 1 33.6 2 150 10
65 2-1/2 150 90 1 50.8 2 150 10
80 3 150 103 1 68.5 2 150 10
100 4 150 133 1 111.2 2 150 10
125 5 150 161 1 173.2 2 150 10
150 6 150 187 1 236.4 3 150 10
200 8 200 247 1 429.3 3 150 10
250 10 200 309 1 664.2 4 150 10
300 12 200 359 1 917.6 4 150 10
350 14 230 393 2 1103 4 150 10
400 16 230 448 2 1437 4 150 10
450 18 230 501 2 1808 4 150 10
500 20 230 553 2 2212 4 150 10
SF-500H  性能規格表 Specification
(口徑22"以上規格另行提供，下述工作壓力以常溫25℃為基準)
            Nominal Bore                      Total Length                 Bellows               Tie Rods                   Working Pressure
口徑 總長度     外徑        鋼板層數     有效面積   拉桿數 工作壓力
 mm   Ins  mm O.D. PLY c㎡ PCS    PSI    Kg/c㎡
40 1-1/2 150 57 2 19.7 2 300 20
50 2 150 75 2 34 2 300 20
65 2-1/2 150 90 2 51.3 2 300 20
80 3 150 103 2 69.1 2 300 20
100 4 150 133 2 112.2 3 300 20
125 5 150 161 2 174.4 3 300 20
150 6 150 187 2 237.8 3 300 20
200 8 200 247 2 432.3 3 300 20
250 10 200 309 2 667.8 4 300 20
300 12 200 359 2 921.9 4 300 20
350 14 230 393 3 1108 4 300 20
400 16 230 448 3 1442 4 300 20
450 18 230 501 3 1814 4 300 20
500 20 230 553 3 2219 4 300 20
